一、概述

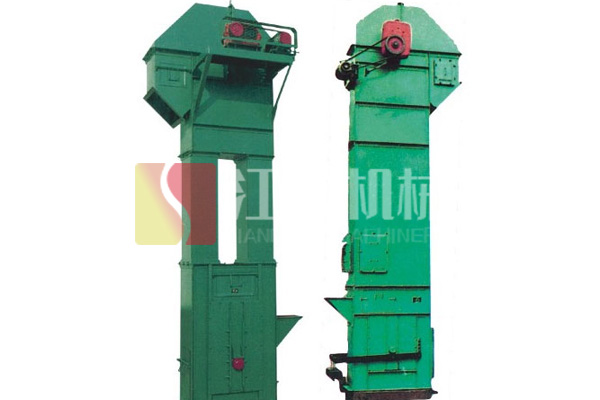

　　NE系列板鏈?zhǔn)教嵘龣C是本公司引進國外同類產品先進技術開發的產品。是目前國內較為先進的一種垂直斗式提升機，已被廣泛用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料、糧食、化肥等，這類垂直提升機在國家工業中的應用極廣。 由于其高效節能，已成為替代HL及TH型等環鏈?zhǔn)教嵘龣C的理想設備。NE型斗式提升機為板鏈、重力式誘導卸料提升設備，設計原理符合行業標準，整機運行可靠。

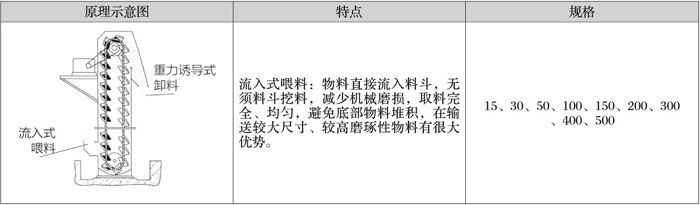

　　二、工作原理

　　三、性能特點

　　四、技術規范

　　NE板鏈斗式提升機技術規范表

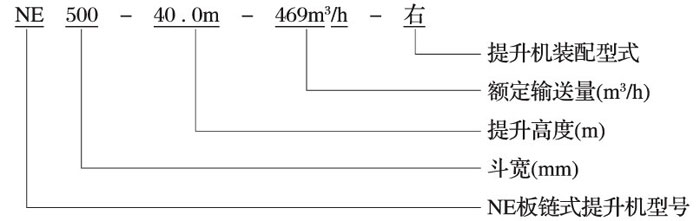

　　五、型號說明

　　提升機裝配型式的識別：

　　▲左裝—指人在進料口一側，面對進料口，驅動裝置在左邊。

　　▲右裝—指人在進料口一側，面對進料口，驅動裝置在右邊。

　　六、結構組成

　　NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

　　1、運行部件：由料斗和套筒滾子鏈條組成，NE15、NE30采取單排鏈，NE50~NE800采取雙排鏈。

　　2、驅動裝置：采取Y系列電動機，通過減速器(或直接用擺線針輪減速電機)和鏈傳動組成。(可根據用戶要求而定)。

　　驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。

　　左裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在右側。

　　右裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在左側。

　　注：提升機驅動平臺由單面與三面兩種平臺制法，一般以三面平臺制作，客戶要求采用單面平臺或維修架時，請合同 上注明，差價另補。

　　3、上部裝置：有上置、上部機売、頭軸裝配等部件，逆止器、卸料口裝有防回料橡膠板。

　　4、中部機殼：帶檢視門中間節，標準中間節和非標節。

　　5、下部裝置：安裝有張緊裝置，本公司對不同型號采用不同的拉緊結構。NE15~NE50采取彈簧張 緊，NE100~NE800采取墜重箱張緊。
